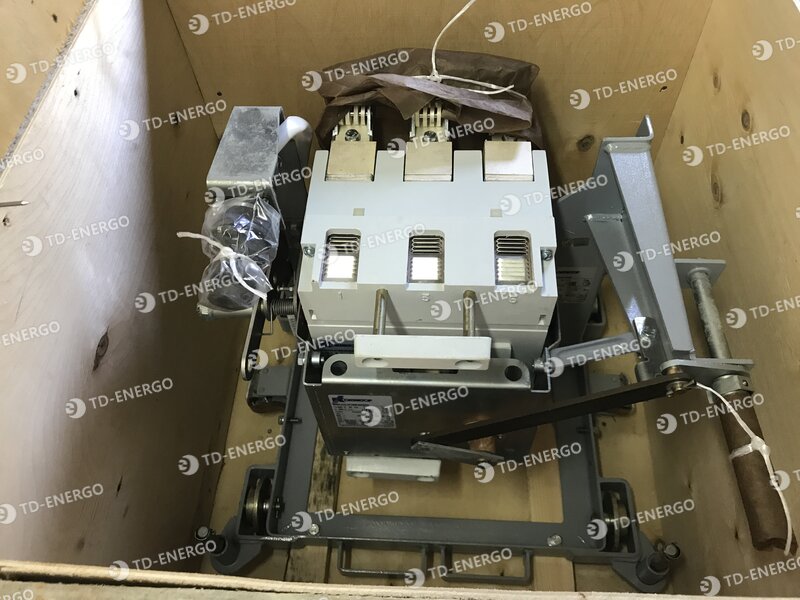

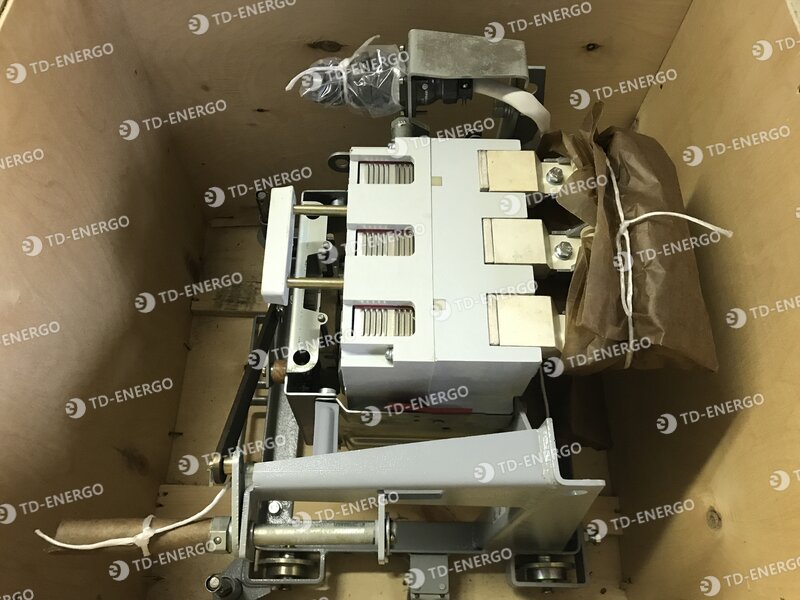

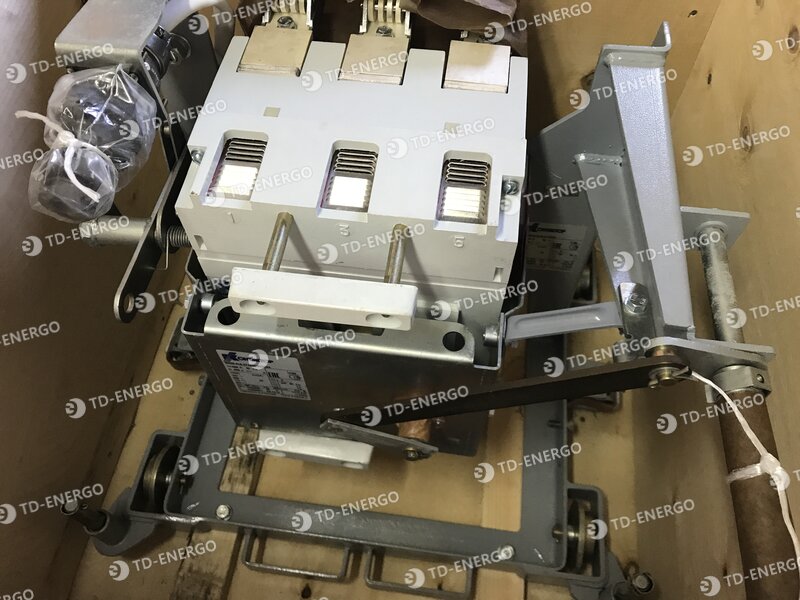

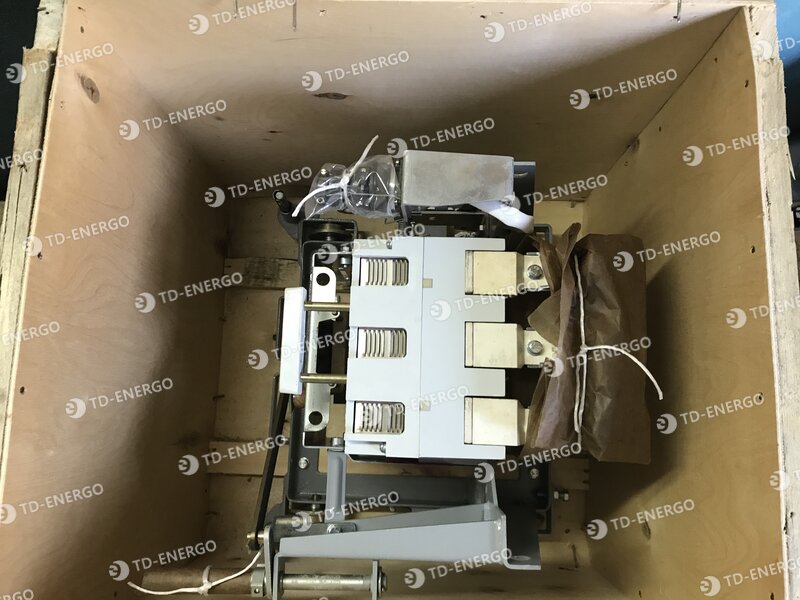

АВ2М4СВ-55-41-УХЛ3 400А ручной привод

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 400А выдвижной с ручным приводом является коммутационным электроаппаратам, созданным для работы в электроцепях, проводящих ток в нормальном режиме и отключающих ток при возникновении коротких замыканий, энергетических скачков, перегрузок.
Выключатель АВ2М4СВ-55-41 400А многие заблуждаясь называют ВА55-41А-371850-00-УХЛ3-400А 660В 50 Гц, списывая маркировку с передней части автомата, что не верно, правильное название пишется на металлической раме выключателя.
Помимо проведения/отключения тока выключатель АВ2М4СВ-55-41 УХЛ3 используется для нечастых отключений/включений электроцепей в оперативном режиме, количество которых не превышает 10 раз/сутки.
Данная серия контакторов АВ2М4СВ-55-41 сменила устаревшую серию выключателей АВМ.
Выключатели АВ2М4СВ 400А имеют следующие усовершенствования, в сравнении с серией устаревшей:

• вероятность эксплуатационного регулирования номинальный токов (от 0,4, шаг - 10 %);
• вероятность регулирования, основываясь на токе короткого замыкания (2-12 крат);
• уменьшенный период горения электрических дуг в момент обесточивания при коротком замыкании (от 2 до 4 раз);
• большая надежность обесточивания при коротком замыкании;
• большая износная стойкость;
• высокие изоляционные показатели;
• большая гарантия безопасности рабочего персонала при отключении/прохождении тока в момент короткого замыкания.  .

Производитель АО "Контактор", г. Ульяновск.

Выключатель АВ2М-4СВ-55-41 400А: Область применения
Автоматические выключатели АВ2М4СВ 400А применяются для укомплектования подстанций-трансформаторов, пребывающих в частой эксплуатации. Основное число данных электрических аппаратов эксплуатируется при встраивании в устройства-распределители комплектного типа (КРУ), а также в подстанции-трансформаторы комплектного типа (КТП).
При разработке серии  АВ2М4СВ в качестве базы использовались выключатели ВА50-41.
Серия АВ2М может полностью взаимозаменять серию АВМ. При этом дополнительные затраты не требуются.

Контактор АВ2М4СВ-55-41: Технические особенности
Выключатель АВ2М4СВ имеет модификацию 4.
У этого электроаппарата отсутствует токоограничение, но имеется защита в виде отсечки при замыкании в 20 кА.
Предельный показатель способности на отключение: 380В - 23, 500В - 23.
Износостойкость, включение/отключение (под нагрузкой) 10000/4000.
Уставки полупроводниковые расщепительные при замыкании (А) с кратностью 2, 3, 5, 6, 8, 9, 11, 12.
Уставки полупроводниковые, расщепительные при перегрузках: ток 1,25А, время от 4 до 16 секунд.
При монтаже автомата АВ2М4СВ 400А потребуется кабель и шины.
